Schnittstellen von HEIDENHAIN-Messgeräten

Schnittstellen als definierte Übergänge zwischen Messgeräten und Folge-Elektroniken gewährleisten einen sicheren Informationsaustausch.

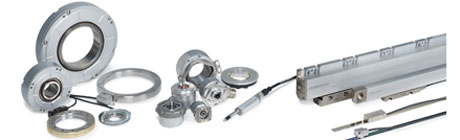

HEIDENHAIN bietet Messgeräte mit Schnittstellen für viele gängige Folge-Elektroniken an. Welche Schnittstelle möglich ist, hängt u.a. vom Messverfahren ab, nach dem das Messgerät arbeitet.

Inkrementalsignale

sinusförmige Signale	1 V_SS	HEIDENHAIN-Messgeräte mit 1 V_SS-Schnittstelle geben Spannungssignale aus, die hoch interpolierbar sind.
	11μA_SS	HEIDENHAIN-Messgeräte mit 11 μA_SS-Schnittstelle geben Stromsignale aus. Sie sind vorgesehen zum Anschluss an Positionsanzeigen ND oder Impulsformer-Elektroniken EXE von HEIDENHAIN.
Rechtecksignale	TTL	HEIDENHAIN-Messgeräte mit TTL-Schnittstelle enthalten Elektroniken, welche die sinusförmigen Abtastsignale ohne oder mit Interpolation digitalisieren.
	HTL HTLs	HEIDENHAIN-Messgeräte mit HTL-Schnittstelle enthalten Elektroniken, welche die sinusförmigen Abtastsignale ohne oder mit Interpolation digitalisieren.

Positionswerte

EnDat	Das EnDat-Interface ist eine digitale, bidirektionale Schnittstelle für Messgeräte. Sie ist in der Lage, sowohl Positionswerte auszugeben, als auch im Messgerät gespeicherte Informationen auszulesen, zu aktualisieren oder neue Informationen abzulegen. Aufgrund der seriellen Datenübertragung sind 4 Signalleitungen ausreichend.
Siemens Fanuc Mitsubishi Yaskawa Panasonic	Firmenspezifische serielle Schnittstellen
PROFIBUS-DP	Der PROFIBUS ist ein herstellerunabhängiger, offener Feldbus nach der internationalen Norm EN 50 170. Beim Anschluss von Sensoren über Feldbussysteme wird der Verkabelungsaufwand und die Anzahl der Leitungen zwischen Messgerät und Folge- Elektronik minimiert.
PROFINET IO	PROFINET IO ist der offene Industrial Ethernet Standard für die industrielle Kommunikation. Er baut auf das bewährte Funktionsmodell von PROFIBUS-DP, nutzt jedoch die Fast-Ethernet-Technologie als physikalisches Übertragungsmedium und ist somit für die schnelle Übertragung von E/A-Daten zugeschnitten. Zeitgleich bietet er die Übertragungsmöglichkeit für Bedarfsdaten, Parameter und IT-Funktionen.
SSI	Der absolute Positionswert wird über die Datenleitungen (DATA) synchron zu einem von der Steuerung vorgegebenen Takt (CLOCK) beginnend mit dem „most significant bit“ (MSB) übertragen. Die Datenwortlänge beträgt nach SSI-Standard bei Singleturn-Drehgebern 13 Bit und bei Multiturn-Drehgebern 25 Bit. Zusätzlich zu den absoluten Positionswerten können Inkrementalsignale mit ausgegeben werden.
