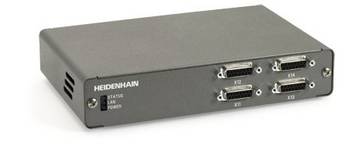

EIB 700

    Technische Daten

    EIB 741

    EIB 742

    Messgeräte-Eingänge

    Sub-D-Anschlüsse, Buchse, 15-polig (X11 bis X14) für vier Messgeräte

    Schnittstelle (umschaltbar)

    1 VSS, 11 µASS

    EnDat 2.1

    EnDat 2.2

    Spannungsversorgung für Messgeräte

    DC 5,12 V ±0,15 V; max. 450 mA je Kanal

    Überstromsicherung (automatische Abschaltung, rücksetzbar) bei 550 mA

    Eingangsfrequenz

    ≤ 500 kHz

    –

    –

    Unterteilungsfaktor

    4096fach

    –

    –

    Abgleich der Signale

    automatischer Abgleich von Offset, Phase und ­Amplitude

    –

    –

    Kabellänge1)

    ≤ 150 m

    ≤ 150 m

    ≤ 100 m

    Datenregister für Messwerte

    48 Bit, davon 44 Bit genutzt

    Abrufzähler
    (Interval counter)

    abgeleitet von Achse 1 (nur 1 VSS)4),

    Interpolationsfaktor von 1fach bis 100fach einstellbar

    als Triggerquelle oder zusätzliche Zählachse verwendbar

    –

    –

    Messwert-Speicher

    typ. 250.000 Positionswerte je Kanal

    Messwert-Trigger2)

    Abspeichern der Messwerte der vier Achsen wahlweise durch externen oder internen Trigger.

    extern: • Signal über Triggereingang
    • Software-Befehl (über Ethernet)

    intern: • Timer und Abrufzähler (Interval counter)
    • Referenzimpuls der jeweiligen Achse (von Achse 1 auch für andere Achsen)

    Triggereingang3)

    Sub-D-Anschluss, Stift, 9-polig; Differenzeingänge nach RS-485 (Abschlusswiderstände sind zuschaltbar)

    Triggerausgang3)

    Sub-D-Anschluss, Buchse, 9-polig; 4 Differenzausgänge nach RS-485

    Zugriff auf Messwerte

    abhängig vom eingestellten Betriebsmodus (siehe separate Tabelle)

    Software
    • Treiber-Software für Windows, Linux, LabVIEW
    • Beispielprogramme
    • EIB-Applikations-Software

    Datenschnittstelle5)

    Ethernet nach IEEE 802.3 (10/100/1000 MBit/s)

    Netzwerkadresse

    automatische Vergabe durch DHCP (Dynamic Host Configuration Protocol) oder manuelle Vergabe

    Abmessungen

    ca. 213 mm x 152 mm x 42 mm

    Arbeitstemperatur

    0 °C bis 45 °C; (Lagertemperatur 0 °C bis 70 °C)

    Versorgungsspannung

    EIB 741: AC 100 V bis 240 V (±10 %), 50 Hz bis 60 Hz (±2 %), Leistungsaufnahme max. 30 W

    EIB 742: DC 24 V (–15 %/+20 %), max. 2 A

    1) Versorgungsspannungsbereich des Messgerätes muss eingehalten werden; bei Verwendung von HEIDENHAIN-Kabeln

    2) Den einzelnen Achsen können verschiedene Triggerquellen zugeordnet werden.

    3) Auch als logischer Ein- bzw. Ausgang verwendbar

    4) Maximale Eingangsfrequenz bei Referenzierung 70 kHz

    5) Die Qualität des Datenkabels zwischen EIB und PC muss an die Übertragungsrate bzw. Kabellänge angepasst sein.
