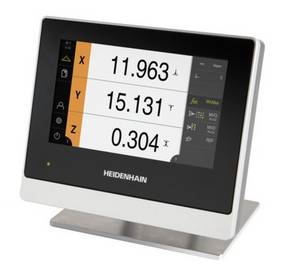

GAGE-CHEK 2000

  • Technische Daten
  • Dokumentation
Technische Daten

GAGE-CHEK 2013

GAGE-CHEK 2023

GAGE-CHEK 2093

Achsen

bis zu 3 Achsen

Messgeräte-Schnittstelle

  1 VSS,   11 µASS,
EnDat 2.2

  TTL

1 Anschluss:
  TTL
2 Anschlüsse:
  1 VSS,   11 µASS,
EnDat 2.2

Eingangsfrequenz

  1 VSS: ≤ 400 kHz
  11 µASS: ≤ 150 kHz

≤ 5 MHz

  1 VSS: ≤ 400 kHz
  11 µASS: ≤ 150 kHz

TTL: ≤ 5 MHz

Unterteilfungsfaktor

4096-fach (nur bei 1 VSS)

Anzeigeschritt

einstellbar, max. 8 Dekaden
Linearachsen XYZ: bis 0,000 01 mm; Winkelachse Q: bis 0,000 01° (00° 00' 00,1”)

Anzeige

7” Bildschirm (15:9) für Multitouch-Bedienung; Auflösung WVGA 800 x 480 Pixel für Dialoge und Eingaben, ­Positionswerte und grafischen Funktionen

Funktionen

  • Erfassen von exakten Messwerten und exaktes Positionieren in messtechnischen Anwendungen
  • 100 Bezugspunkte
  • Messuhr zur grafischen Darstellung des Messwerts
  • Messreihen mit Minimum-/Maximum-Erfassung
  • Differenz aus Minimum und Maximum (Spannweite)
  • Messen von Referenzteilen (Mastern)
  • Manuelle, Tastsystem-getriggerte, Schaltfunktions-getriggerte oder kontinuierliche Datenübertragung
  • Durchmesser-/Radius-Anzeige
  • Relative Messung
  • Antastfunktionen (Kante, Mittellinie und Kreismittelpunkt)
  • Benutzerverwaltung
  • Jede Achse ist für Längen- oder Winkelanzeige konfigurierbar
  • Koppelachse für Summen- oder Differenzmessung

Fehlerkompensation

  • Linear (LEC) und abschnittsweise linear (SLEC) über max. 200 Stützpunkte
  • Tisch-Winkelfehler; Matrixkompensation (NLEC) über max. 99 x 99 Punkte

Datenschnittstelle

1x Ethernet 100 MBit/1 GBit (RJ45); 1x USB 2.0 Hi-Speed (Typ A)

Sonstige Anschlüsse

Fußschalter für zwei Funktionen

Zubehör

Standfuß Multi-Pos, Duo-Pos und Single-Pos, Halter Multi-Pos, Netzkabel, Adapterstecker, Fußschalter

Netzanschluss

AC 100 V bis 240 V (±10 %), 50 Hz bis 60 Hz (±5 %), ≤ 38 W

Arbeitstemperatur

0 °C bis +45 °C (Lagertemperatur –20 °C bis +70 °C)

Schutzart EN 60529

IP65, Rückseite IP40

Anbau

Standfuß Multi-Pos, Duo-Pos oder Single-Pos; Halter Multi-Pos; Befestigungslochmuster 50 mm × 50 mm

Masse

Gerät mit Standfuß Multi-Pos: ca. 2,0 kg; mit Standfuß Duo-Pos: ca. 1,5 kg;
Gerät mit Halter Multi-Pos: ca. 1,7 kg; Gerät: ca. 1,3 kg
