Gekapselte Längenmessgeräte

Gekapselte Längenmessgeräte von HEIDENHAIN sind vor Staub, Spänen und Spritzwasser geschützt und eignen sich zum Einsatz an Werkzeugmaschinen.

Genauigkeitsklassen bis ± 2 μm
Messschritte bis 0,001 μm
Messlängen bis 30 m
einfache und schnelle Montage
große Anbautoleranzen
hohe Beschleunigungsbelastbarkeit
Schutz gegen Verschmutzung

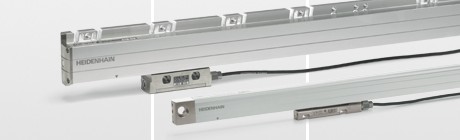

Gekapselte Längenmessgeräte gibt es mit

großprofiligem Maßstabsgehäuse
– für hohe Vibrationsbelastung
– bis 30 m Messlänge (72 m auf Anfrage)
kleinprofiligem Maßstabsgehäuse
– für beengte Einbauverhältnisse
– bis 1240 mm Messlänge
mit Montageschiene oder Spannelementen auch bis 2040 mm

Bei den gekapselten Längenmessgeräten von HEIDENHAIN schützt ein Gehäuse aus Aluminium den Maßstab, den Abtastwagen und dessen Führung vor Spänen, Staub und Spritzwasser. Elastische Dichtlippen schließen das Gehäuse nach unten ab. Der Abtastwagen wird reibungsarm am Maßstab geführt. Eine Kupplung verbindet den Abtastwagen mit dem Montagefuß und gleicht Fluchtungsabweichungen zwischen Maßstab und Maschinenschlitten aus.
