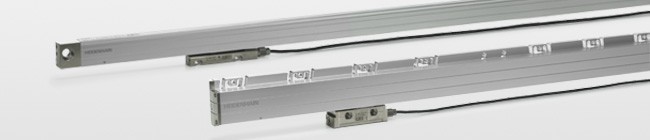

Längenmessgeräte für gesteuerte Werkzeugmaschinen

Die HEIDENHAIN-Längenmessgeräte für gesteuerte Werkzeugmaschinen sind universell einsetzbar. Sie eignen sich für Maschinen und Anlagen, an denen Vorschubachsen geregelt verfahren werden – wie z.B. für Fräsmaschinen, Bearbeitungszentren, Bohrwerke, Dreh- und Schleifmaschinen. Das günstige dynamische Verhalten der Längenmessgeräte, ihre hohe zulässige Verfahrgeschwindigkeit und Beschleunigung in Messrichtung prädestinieren sie sowohl für den Einsatz an hochdynamischen konventionellen Achsen als auch für Direktantriebe.

Längenmessgeräte mit kleinprofiligem Maßstabsgehäuse

Die Längenmessgeräte mit kleinprofiligem Maßstabsgehäuse sind für beengte Einbauverhältnisse ausgelegt. Größere Messlängen und höhere Beschleunigungsbelastbarkeit sind bei Einsatz der Montageschiene bzw. von Spannelementen möglich.

	Genauigkeits- klasse	Messlänge	Inkremental-signale Signalperiode	Absolute Positionswerte	Typ
Absolute Längenmessgeräte für sicherheitsgerichtete Anwendungen	±5 μm ±3 μm	70 mm bis 2040 mm	-	EnDat 2.2/22 DQ 01	LC 415 LC 495 S
Absolute Positionserfassung • Glasmaßstab	±5 μm ±3 μm	70 mm bis 2040 mm	- 1 VSS; 20 μm	EnDat 2.2/22 EnDat 2.2/02 DQ 01 Fanuc 05 Mit 03-04	LC 415 LC 485 LC 495 S LC 495 F LC 495 M
Inkrementale Längenmessung mit höchster Wiederholgenauigkeit • Stahlmaßstab • kleine Signalperiode	±5 μm ±3 μm	50 mm bis 1220 mm	1 V_SS; 4 μm	-	LF 485
Inkrementale Längenmessung • Glasmaßstab	±5 μm ±3 μm	70 mm bis 2040 mm	1 V_SS; 20 μm TTL; bis 1 μm	- -	LS 487 LS 477

Längenmessgeräte mit großprofiligem Maßstabsgehäuse

Die Längenmessgeräte mit großprofiligem Maßstabsgehäuse zeichnen sich durch besonders robuste Ausführungen, hohe Vibrationsfestigkeit und große Messlängen aus. Sie verfügen als Verbindung zwischen Abtastwagen und Montagefuß über ein „schräges Schwert”, das einen stehenden und liegenden Anbau bei gleicher Schutzart erlaubt.

	Genauigkeits- klasse	Inkremental-signale Signalperiode	Absolute Positionswerte	Typ
Absolute Längenmessgeräte für sicherheitsgerichtete Anwendungen	±5 μm ±3 μm	-	EnDat 2.2/22 DQ 01	LC 115 LC 195 S
Absolute Positionserfassung • Glasmaßstab	±5 μm ±3 μm	- 1 VSS; 20 μm	EnDat 2.2/22 EnDat 2.2/02 DQ 01 Fanuc 05 Mit 03-04	LC 115 LC 185 LC 195 S LC 195 F LC 195 M
Absolute Positionserfassung für große Messlängen • Stahlmaßstab	±5 μm	- 1 V_SS; 40 μm	EnDat 2.2/22 EnDat 2.2/02 Fanuc 05 Mit 03-04	LC 201 - einteilig LC 201 - Teilesatz LC 201 - Abtasteinheit
Inkrementale Längenmessung mit höchster Wiederholgenauigkeit • Stahlmaßstab • kleine Signalperiode	±3 μm ±2 μm	1 V_SS; 4 μm	-	LF 185
Inkrementale Längenmessung • Glasmaßstab	±5 μm ±3 μm	1 V_SS; 20 μm TTL; bis 1 μm	- -	LS 187 LS 177
Inkrementale Längenmessung für große Messlängen • Stahlmaßstab	±5 μm	1 V_SS; 40 μm	-	LB 382 - einteilig LB 382 - Teilesatz LB 282 Abtasteinheit
