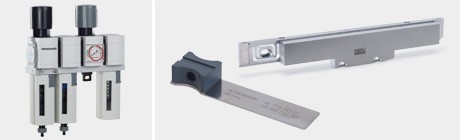

Längenmessgeräte für gesteuerte Werkzeugmaschinen
CAD
Die Montagelehren dienen zum Einstellen des Abstandes zwischen Maßstabeinheit und Abtasteinheit, wenn die Transportsicherung vor der Montage entfernt werden muss.

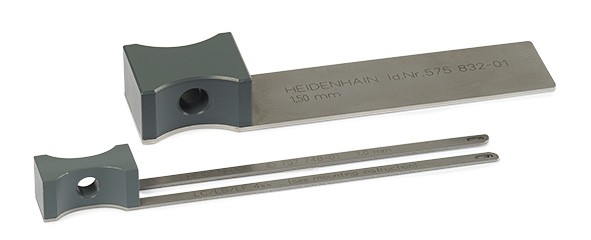

Mit Hilfe der Prüflehren lässt sich der Arbeitsabstand des angebauten Längenmessgerätes schnell und einfach überprüfen. Die Montage und Prüflehren sind für sowohl für kleinprofilige als auch für großprofilige Längenmessgeräte erhältlich.
Montageanleitung
Montage-/Prüflehre für LC 1xx, LS 1xx, LC 382/LC2x1
Montage-/Prüflehre für LC 4xx/LF4xx/LS 4xx

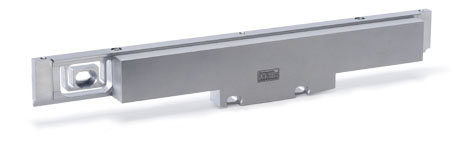

Die verschiedenen Montagehilfen simulieren jeweils eine optimal angebaute Abtasteinheit. Die kundenseitige Befestigung der Abtasteinheit kann daran einfach ausgerichtet werden. Anschließend wird die Montagehilfe entfernt und die Abtasteinheit am Montagewinkel befestigt.
Die Montagehilfen für die großprofiligen Längenmessgeräte werden an der Maßstabeinheit arretiert.
Die Montagehilfe für die kleinprofiligen Längenmessgeräte ist für die Verwendung mit der Montageschiene MSL 41 konzipiert. Sie wird auf der angebauten Montageschiene arretiert.
Montagehilfe für LC 1x5
Montagehilfe für LS 1x7
Montagehilfe für LC 2x1, LB 382
Montagehilfe MSL 41
Montageschiene

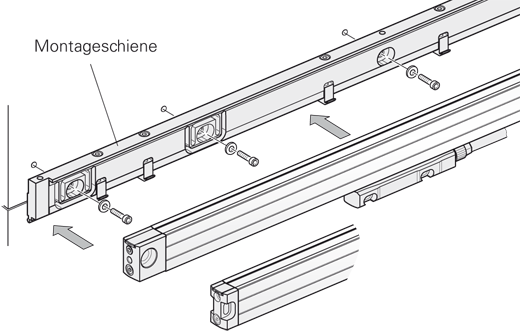

Die Messgeräte der Baureihe 400 erfordern bei Messlängen über 1240 mm einen Anbau mit Montageschiene. Bei hohen dynamischen Anforderungen wird die Verwendung der Montageschiene ab Messlängen größer 620 mm empfohlen. Die Montageschiene kann bereits beim Aufbau des Maschinenkörpers befestigt werden. Die Montage des Messgeräts kann später in der Endmontage einfach aufgeklemmt werden. Im Servicefall lässt sich das Messgerät ebenso problemlos austauschen. Bei der Montageschiene MSL 41 sind die zum Klemmen notwendigen Komponenten bereits vormontiert. Sie eignet sich für Längenmessgeräte mit normalen oder mit kurzen Endstücken. Um den Kabelausgang rechts oder links zu wählen, lassen sich die LC 4x5, LF 4x5 und LS 4x7 beidseitig montieren. Die MSL 41 muss generell separat bestellt werden.
Dokumentation
Montageanleitung MSL 41
Spannelemente

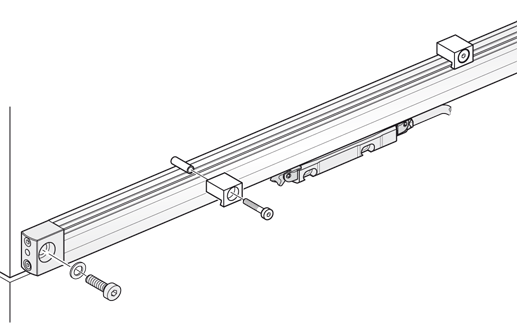

Für die LC 4x5 gibt es alternativ zur Montageschiene auch die Möglichkeit die Vibrationsfestigkeit durch den Einsatz von Spannelementen zu erhöhen. Bei rechtem Kabelabgang kann die an den Endstücken befestigte Maßstabseinheit des LC 4x5 zusätzlich durch die Spannelemente fixiert werden. Damit ist für Messlängen über 620 mm der Anbau ohne Montageschiene möglich.
Montageanleitung Spannelement
Die gekapselten Längen- und Winkelmessgeräte von HEIDENHAIN können zur Erhöhung der Schutzart mit Sperrluft betrieben werden. Dies bietet eine zusätzliche Sicherheit gegen Verschmutzung.

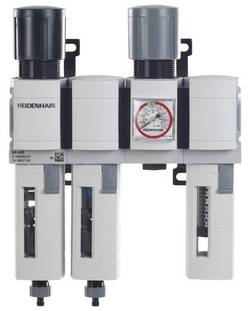

Zur Reinigung der Druckluft bietet HEIDENHAIN die Filteranlage DA 400 an. Sie ist speziell für den Anschluss von Druckluft an Messgeräte konzipiert. Die DA 400 verfügt über spezielle Filter, die auch bei geringen Volumenströmen eine gleichbleibende Filterung der Luft gewährleisten. Sie verhält sich außerdem äußerst tolerant gegenüber plötzlichen Druckschwankungen im Versorgungsnetz, wie sie durch schaltende Verbraucher in der Maschine hervorgerufen werden können. Die DA 400 besteht aus drei Filterstufen (Vorfilter, Feinstfilter und Aktivkohlefilter) und einem Druckregler mit Manometer. Durch Manometer und Druckschalter (als Zubehör lieferbar) lässt sich die Sperrluftfunktion effektiv überwachen.
Für eine optimale Sperrluftversorgung der Messgeräte liegt die erforderliche Druckluftmenge bei 7 l/min bis 10 l/min pro Längenmessgerät bzw. 1 l/min bis 4 l/min pro Winkelmessgerät. Für die Regulierung der Luftmenge sollten Anschlussstücke mit integrierter Drossel verwendet werden. Die Drosseln gewährleisten bei einem Eingangsdruck von ca. 1*105 Pa (1 bar) die vorgeschriebenen Durchflussmengen.
Produktinformation DA 400
Montageanleitung DA 400
Montageanleitung DS-DA 400

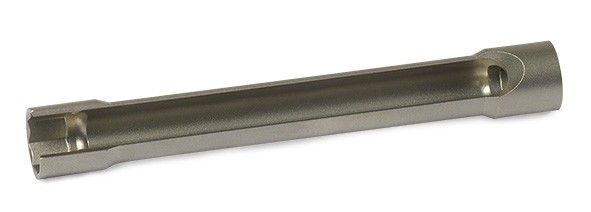

Der Steckschlüssel ermöglicht die Montage des Gerätesteckers am Adapterkabel bei beengten Einbauverhältnissen.
Die Einfettvorrichtung ermöglicht das einfache Fetten der Dichtlippen der mehrteiligen Längenmessgeräte LC 2x1, LB 382.
Einfettvorrichtung
