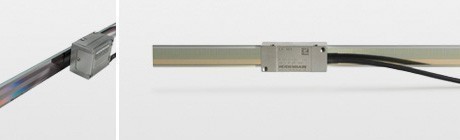

Offene Längenmessgeräte
Offene Längenmessgeräte kommen an Maschinen und Anlagen zum Einsatz, die eine hohe Genauigkeit des angezeigten Messwerts erfordern. Typische Einsatzgebiete sind:
Für höchste Genauigkeit
Die offenen Längenmessgeräte LIP zeichnen sich durch kleinste Messschritte bei gleichzeitig höchster Genauigkeit und Wiederholbarkeit aus. Sie arbeiten nach dem interferentiellen Abtastprinzip und besitzen als Maßverkörperung ein DIADUR-Phasengitter.
Für hohe Genauigkeit
Die offenen Längenmessgeräte LIF verfügen über eine im SUPRADUR-Verfahren hergestellte Maßverkörperung und arbeiten nach dem interferentiellen Abtastprinzip. Sie besitzen eine hohe Genauigkeit und Wiederholbarkeit, lassen sich besonders einfach montieren und verfügen über Limit-Schalter und Homing-Spur. Die spezielle Version LIF 481 V kann im Hochvakuum bis 10–7 bar eingesetzt werden (siehe separate Produktinformation).
Für hohe Verfahrgeschwindigkeiten und große Messlängen
Die offenen Längenmessgeräte LIDA eignen sich besonders für hohe Verfahrgeschwindigkeiten bis 10 m/s. Sie sind durch die verschiedenen Montagemöglichkeiten besonders flexibel einsetzbar. Je nach Version dienen Stahlmaßbänder, Glas oder Glaskeramik als Träger für METALLUR-Gitterteilungen. Sie verfügen über einen Limit-Schalter.
Für Zwei-Koordinaten-Messung
Das Zwei-Koordinaten-Messgerät PP besitzt als Maßverkörperung eine im DIADUR Verfahren hergestellte flächige Phasengitterstruktur die interferentiell abgetastet wird. Dadurch ist die Positionserfassung in der Ebene möglich.
Zum Einsatz im Hoch- und Ultrahochvakuum
Im Grob- und Feinvakuum können die Standardmessgeräte von HEIDENHAIN eingesetzt werden. Im Hoch- und Ultrahochvakuum werden spezielle Anforderungen an die Messgeräte gestellt. Design und verwendete Materialien müssen speziell darauf abgestimmt sein. Weitere Informationen sind in der Technischen Information Längenmessgeräte zum Einsatz im Vakuum zusammengefasst.
Speziell für den Einsatz im Hoch- bzw. Ultrahochvakuum sind folgende offene Längenmessgeräte angepasst:
• Hochvakuum: LIP 481 V und LIF 481 V
• Hochvakuum: LIC 4113 V und LIC 4193 V
• Ultrahochvakuum: LIP 481 U
Offene Längenmessgeräte von HEIDENHAIN kommen dort zum Einsatz, wo eine Positionierung mit sehr hoher Genauigkeit oder eine exakt definierte Bewegung benötigt wird. Damit die hohe Güte der Abtastsignale dauerhaft über die gesamte Lebensdauer der Messgeräte gewährleistet ist, hat HEIDENHAIN einen neuen Signal-Processing-ASIC entwickelt: den HSP 1.0. Wie er Signaländerungen nahezu vollständig ausgleicht und die ursprüngliche Signalqualität wieder herstellt, zeigt dieses Video.
