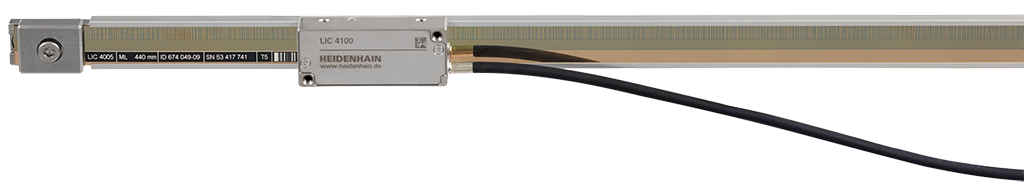

Baureihe LIC 4100

Offene Längenmessgeräte bestehen aus einer Maßverkörperung und einem Abtastkopf. Wählen Sie bitte in den Listen die beiden Teilkomponenten entsprechend aus.

Produktsuche
Maßverkörperung		Produktsuche
Abtastkopf

TypBasisabweichungTeilungsträger und MontageInterpolations-abweichungMesslänge
Genauigkeits-klasseim Intervall
LIC 4113
LIC 4193		± 3 μm
± 5 μm

≤ ± 0,275 μm/ 10 mm

Maßstab aus Glaskeramik oder Glas, auf Montagefläche geklebt

± 20 nm240 mm bis 3040 mm
LIC 4115
LIC 4195		± 5 μm≤ ± 0,750 μm/ 50 mm (typ.)Stahlmaßband, in Aluminium-Profile eingezogen und gespannt ± 20 nm140 mm bis 28440 mm
LIC 4117
LIC 4197		± 3 μm
± 5 μm
± 15 μm		≤ ± 0,750 μm/ 50 mm (typ.)Stahlmaßband, in Aluminium-Profile eingezogen und fixiert ± 20 nm240 mm bis 6040 mm
LIC 4119
LIC 4199		± 3 μm
± 15 μm		≤ ± 0,750 μm/ 50 mm (typ.)Stahlmaßband, auf Montagefläche geklebt ± 20 nm70 mm bis 1020 mm
LIC 4119 FS± 3 μm
± 15 μm		≤ ± 0,750 μm/ 50 mm (typ.)Stahlmaßband, auf Montagefläche geklebt ± 20 nm70 mm bis 1820 mm

Baureihe LIC 3100

Offene Längenmessgeräte bestehen aus einer Maßverkörperung und einem Abtastkopf. Wählen Sie bitte in den Listen die beiden Teilkomponenten entsprechend aus.

Produktsuche
Maßverkörperung		Produktsuche
Abtastkopf

TypBasisabweichungTeilungsträger und MontageInterpolations-abweichungMesslänge
Genauigkeits-klasseim Intervall
LIC 3117
LIC 3197		± 15 μm

≤ ± 0,750 μm/ 50 mm (typ.)

Stahlmaßband, in Aluminium-Profile eingezogen und mittig fixiert

± 100 nmbis 10 Meter
LIC 3119
LIC 3199		± 15 μm≤ ± 0,750 μm/ 50 mm (typ.)Stahlmaßband wird auf Montagefläche geklebt± 100 nmbis 10 Meter

Baureihe LIC 2100

Offene Längenmessgeräte bestehen aus einer Maßverkörperung und einem Abtastkopf. Wählen Sie bitte in den Listen die beiden Teilkomponenten entsprechend aus.

Produktsuche
Maßverkörperung		Produktsuche
Abtastkopf

TypBasisabweichungTeilungsträger und MontageInterpolations-abweichungMesslänge
Genauigkeits-klasseim Intervall
LIC 2117
LIC 2197		± 15 μm



Stahlmaßband, in Aluminium-Profile eingezogen und fixiert

± 2 μm120 mm bis 3020 mm
LIC 2119
LIC 2199		± 15 μmStahlmaßband, auf Montagefläche geklebt ± 2 μm120 mm bis 3020 mm
