HEIDENHAIN-METRO

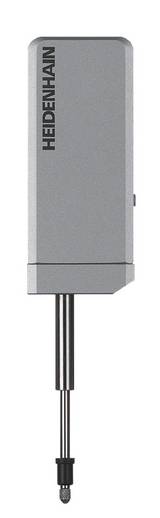

HEIDENHAIN-METRO MT 1200/MT 2500

Hohe Genauigkeit



  • ± 0,2 µm Systemgenauigkeit



Hohe Wiederholgenauigkeit

  • Wiederholbarkeit typischerweise < 0,03 µm bei 12 mm Messweg

Zerodur Maßstab



  • Annähernd 0 ppm/K Ausdehnung des Maßstabes zwischen 0 °C und 50 °C
  • Lieferung des wahren Messwertes

Betätigung über Drahtabheber

  • Definierte Geschwindigkeit des Messbolzen
  • Keine Zählfehler

Kugellagerführung



  • Kugellagerführung mit geringer Reibung
  • Hohe Präzision des Messzirkels

Eigenschaften

Messweg12 oder 25 mm
Systemgenauigkeit

± 0,2 µm

Wiederholbarkeit

MT 1200: < 0,03 µm

MT 2500: < 0,09 µm

Nachbarschaftsgenauigkeit

MT 1200: < 0,03 µm

MT 2500: < 0,04 µm
MessbolzenbetätigungDurch Prüfling, Drahtabheber oder pneumatisch
Schnittstelle1 VSS, TTL

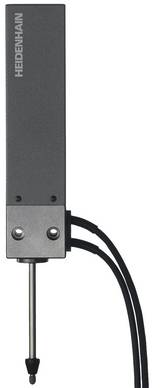

HEIDENHAIN-METRO MT 60/MT 101

Hohe Genauigkeit

  • ± 0,5 µm Systemgenauigkeit

Hohe Wiederholgenauigkeit

  • Wiederholbarkeit typischerweise < 0,04 µm bei 100 mm Messweg

Große Messwege

  • Messwege von 60 mm und 100 mm

Kugellagerführung

  • Kugellagerführung mit geringer Reibung

  • Hohe Präzision des Messzirkel

Eigenschaften

Messweg60 oder 100 mm
Systemgenauigkeit

± 0,5 µm

Wiederholbarkeit

MT 60: < 0,06 µm

MT 101: < 0,04 µm

MessbolzenbetätigungMotorisch oder gekoppelt
Schnittstelle11 µASS
