Tastsysteme von HEIDENHAIN sind für den Einsatz an Werkzeugmaschinen – insbesondere Fräsmaschinen und Bearbeitungszentren – konzipiert. Tastsysteme helfen Rüstzeiten zu reduzieren, die Einsatzzeiten der Maschinen zu erhöhen und die Maßhaltigkeit der gefertigten Werkstücke zu verbessern. Rüst-, Mess- und Kontrollfunktionen lassen sich manuell oder – in Verbindung mit den meisten CNC-Steuerungen – auch programmgesteuert ausführen.

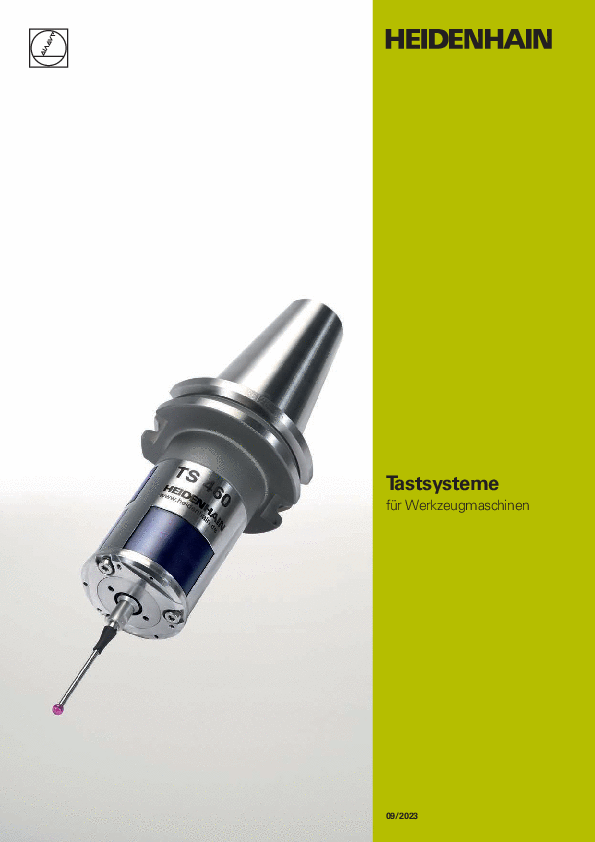

Tastsysteme für Werkzeugmaschinen

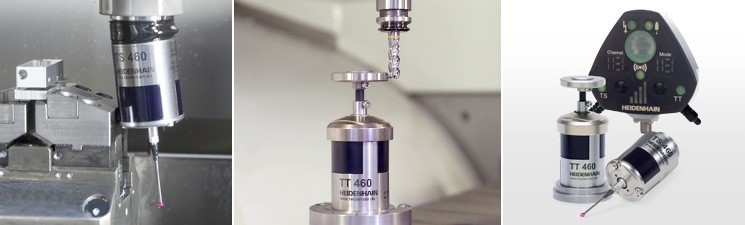

Rundlaufeinstellung beim Werkstück-Tastsystem TS 460
Stiftwechsel am Werkzeug-Tastsystem TT 460
Technisch überzeugen die HEIDENHAIN-Tastsysteme mit einer ganzen Reihe richtungsweisender Lösungen wie den verschleißfrei arbeitenden optischen Sensoren, den integrierten Abblasdüsen zum Säubern der Messstelle oder dem großen Auslenkweg samt Sollbruchstelle im Taststift.
Ein mechanischer Adapter zwischen Tastsystem und Spannschaft sorgt beim TS 460 für einen erweiterten Kollisionsschutz, der auch das Gehäuse des Tastsystems umfasst. Bei leichten Kollisionen mit Werkstück oder Spannvorrichtung weicht das Tastsystem aus. Gleichzeitig deaktiviert ein integrierter Schalter das Bereitschaftssignal und die Steuerung stoppt die Maschine. Eine falsche Schwenkbewegung bleibt dadurch ohne schwerwiegende Folgen. Der Kollisionsschutz des TS 460 kompensiert kleinere Zusammenstöße und verhindert größere Schäden an Spindel sowie Maschinenteilen.
Die in den Tastsystemen TS 460 und TT 460 kombinierte Signalübertragung vereint die Vorteile von Infrarot und Funk in einem System. Die Infrarotübertragung ist ideal für kompakte Maschinen mit geschlossenem Arbeitsraum, die Funkübertragung kommt vor allem an großen Werkzeugmaschinen zum Einsatz.
Perfekte Oberflächen sind das Ziel der Schleifbearbeitung. Dafür müssen die Prozesse rund um das Schleifen sicher beherrscht werden. Und die Bearbeitungsfortschritte permanent im laufenden Prozess überwacht werden. Genau dafür hat HEIDENHAIN das hochgenaue, robuste Werkstück-Tastsystem TS 750 entwickelt.
Mehr Informationen zum TS 750 für Schleifmaschinen finden Sie hier
