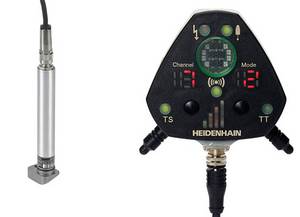

SE 661/SE 660/SE 642/SE 540

  • Technische Daten
  • Dokumentation
Technische Daten

Sende- und ­Empfangseinheit

Funk und Infrarot

Infrarot

SE 661

SE 660

SE 642

SE 540

Verwendung

TS 460 und TT 460
beliebig viele ­anschließbar

TS 460 und TT 460
bis zu jeweils vier ­anschließbar ­(variantenabhängig)

TS 460, TS 642, TS 740 und TT 460

TS 460, TS 642 oder TS 740

Signalübertragung

Funk oder Infrarot

Infrarot

Einsatzgebiet

im Arbeitsraum der Maschine

in der Aufnahmebohrung

im Spindelkopf

Schnittstelle

Serielle Daten (EnDat 2.2)

  • Aktivierung
  • Schaltsignal
  • Bereitschaftssignal
  • Diagnose

Rechtecksignale (HTL)

  • Startsignal R(-TS) und R(-TT)
  • Bereitschaftssignal B(-TS) und B(-TT)
  • Schaltsignal S und S
  • Batteriewarnung W

Rechtecksignale (HTL)

  • Startsignal R
  • Bereitschaftssignal B
  • Schaltsignal S
  • Batteriewarnung W

Optische ­Zustands­kontrolle

für Infrarot-Übertragung, Funk-Übertragung
und -Kanalqualität, Kanal, Betriebsart
und Werkstück- bzw. Werkzeug-Tastsystem

für Infrarot-Übertragung, ­Fehler und Werkstück- bzw. Werkzeug-­Tastsystem

für Tastsystem

Elektrischer Anschluss

Flanschdose M12,
8-polig

Flanschdose M12,
12-polig

Kabel 0,5 m/2 m mit ­Stecker M12, 12-polig

Flanschdose M9, 8-polig

Kabellänge

50 m

20 m mit Adapterkabel ¬ 6 mm
50 m mit Adapterkabel ¬ 6 mm und
Adapterkabel ¬ 8 mm zur Verlängerung

30 m mit Adapterkabel ¬ 4,5 mm
50 m mit Adapterkabel ¬ 4,5 mm und ­Adapterkabel ¬ 8 mm zur Verlängerung

Versorgungsspannung

DC 15 V bis 30 V

Stromaufnahme ohne Last1)

Infrarot

Normalbetrieb
Senden (max. 3,0 s)
Funk

3,8 Weff ( 220 mAeff)
12 WPK ( 755 mAPK)
2,4 Weff ( 135 mAeff)

3,4 Weff ( 200 mAeff)
10,7 WPK ( 680 mAPK)
2,1 Weff ( 120 mAeff)

5,1 Weff ( 250 mAeff)
8,3 WPK ( 550 mAPK)

3,7 Weff ( 150 mAeff)
4,3 WPK ( 210 mAPK)

Schutzart EN 60529

IP68

Arbeitstemperatur

10 °C bis 40 °C

10 °C bis 60 °C

Lagertemperatur

–20 °C bis 70 °C

–20 °C bis 70 °C

Masse ohne Kabel

 0,3 kg

 0,2 kg

 0,1 kg

* bei Bestellung bitte auswählen

1) bei minimaler Versorgungsspannung
