Prospekt

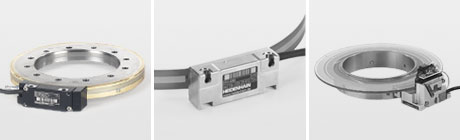

    Winkelmessgeräte mit Teilung auf Glas-Teilkreis

    Einsatzbereich: hochauflösende Drehachsen mit hoher Reproduzierbarkeit
    - sehr hohe Anzahl von Signalperioden
    - geringer Einbauraum
    - geringer Interpolationsfehler und geringes Signalrauschen

    Ausführung und MontageGenauigkeit der TeilungSignalperioden/UTyp
    Phasengitter-Teilung auf
    Glas-Teilkreis mit Nabe; stirnseitig an Welle geschraubt    		± 0,9''180000ERP 880
    OPTODUR-Teilung auf Glasvon ± 0,9'' bis ± 4''23000 bis 63000ERP 1000
    ERP 1000 - TeilkreisERP 1000 - Abtastköpfe
    SUPRADUR-Phasengitter-Teilung auf Glas± 8''4096ERO 2000
    ERO 2000 - TeilkreisERO 2000 - Abtastköpfe

    Winkelmessgeräte mit Teilung auf Stahl-Teilungstrommel

    Einsatzbereich: Rundtische, Schwenkköpfe, genaue hochdynamische Antriebe
    - großer Durchmesserbereich
    - hohe zulässige Drehzahlen
    - hohe Genauigkeit
    - verschiedene Trommelformen
    - unterschiedliche Strichzahlen je Durchmesser
    - Sperrluftabdeckung für erhöhte Verschmutzungsunempfindlichkeit

    Ausführung und MontageGenauigkeit der TeilungSignalperioden/UTyp
    Stahlteilungstrommel mit hoher Genauigkeit, Dreipunkt-Zentrierung± 3'' bis ± 1,5''8195 bis 44000ECA 4000
    ECA 4000 - TeilungstrommelnECA 4000 - Abtastköpfe
    Teilungstrommel mit
    Zentrierbund, stirnseitig an Welle geschraubt    		± 5'' bis ± 2'' 12000 bis 52000
    6000 bis 44000
    3000 bis 13000    		ERA 4000

    ERA 4000 - TeilungstrommelnERA 4000 - Abtastköpfe

    Winkelmessgeräte mit Teilung auf Stahlband

    Einsatzbereich: große Rundtische, Teleskope, Sonderapplikationen
    - sehr großer Durchmesserbereich
    - Vollkreis- und Segmentlösungen
    - hohe Durchmesser-Variabilität
    - hohe Genauigkeit
    - innen- oder außenliegendes Maßband

    Ausführung und MontageGenauigkeit der TeilungSignalperioden/UTyp
    Stahlmaßband für Innenmontage, Vollkreisausführung 1); Maßband wird am Umfang gespannt± 3,9'' bis ± 1,6'' 36000 bis 90000ERA 7480C
    Stahlmaßband für Außenmontage, Vollkreisausführung 1); Maßband wird am Umfang gespannt± 4,7'' bis ± 1,9''36000 bis 90000ERA 8480C

    1) Segmentlösungen auf Anfrage
