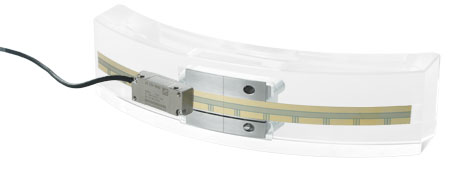

Abtastkopf
AK ERA 8480
Schnittstelle
1 VSS
Grenzfrequenz –3 dB
≥ 350 kHz
Elektrischer Anschluss
Kabel 1 m mit Kupplung M23 (12-polig)
Kabellänge
≤ 150 m (mit HEIDENHAIN-Kabel)
Spannungsversorgung
DC 5 V ±0,5 V
Stromaufnahme
< 100 mA (ohne Last)
Vibration 55 bis 2000 Hz
Schock 6 ms
≤ 200 m/s2 (EN 60 068-2-6)
≤ 1000 m/s2 (EN 60 068-2-27)
Arbeitstemperatur
–10 °C bis 80 °C
Masse
ca. 20 g (ohne Kabel)
Maßband
MSB ERA 8400 C Vollkreis-Version
MSB ERA 8401 C Segmentausführung mit Spannelementen
MSB ERA 8402 C Segmentausführung ohne Spannelemente
Maßverkörperung
Teilungsperiode
Ausdehnungskoeffizient
Stahlmaßband mit METALLUR-Teilung
40 µm
αtherm ≈ 10,5 · 10–6 K–1
Signalperioden1)
36 000
45 000
90 000
Genauigkeit der Teilung2)
±4,7”
±3,9”
±1,9”
Interpolationsabweichungen pro Signalperiode2)
±0,4”
±0,3”
±0,1”
Genauigkeit des Maßbandes
±3 µm/m Bandlänge
Referenzmarken
abstandscodiert
Aufnahmedurchmesser*
Vollkreis
458,11 mm
572,72 mm
1145,73 mm
Segment
≥ 400 mm
Mech. zul. Drehzahl
≤ 50 min–1
≤ 45 min–1
Zulässige Axialbewegung
≤ 0,5 mm (Maßband relativ zum Abtastkopf)
Zul. Ausdehnungskoeffizient der Welle
αtherm≈9 · 10–6 K–1 bis 12 · 10–6 K–1
Schutzart EN 60 529
Komplettgerät im angebauten Zustand: IP00
ca. 30 g/m
* bei Bestellung bitte auswählen, weitere Durchmesser bis max. 3 m auf Anfrage
1) Gültigkeit für Vollkreis-Version; bei Segmentlösung abhängig von Aufnahmedurchmesser und Bandlänge
2) Genauigkeit der Teilung und Interpolationsabweichung innerhalb einer Signalperiode ergeben zusammen die messgerätspezifischen Abweichungen; zusätzliche Abweichungen durch Anbau und Lagerung der zu messenden Welle siehe Messgenauigkeit
